ホーム＞ レーザースキャナ・モービルマッピングシステム＞ 事例
（2008年10月～2009年10月現在）
| 分類 | 計測対象 | 件名 | 成果様式 | 使用機材 |
| 文化財 | コンクリート構造物 | 電波塔の景観、寸法計測 | 動画、塔体寸法値 | GLS-1000、IS |
| 文化財 | 遺構 | 遺構(道)の3D現状保存 | 3D点群 | GLS-100 |
| 文化財 | 遺構 | 井戸の3D現状保存 | 3D点群 | GLS-1000 |
| 文化財 | 城、城壁 | 城の3D景観と石垣図化 | 3D点群、動画、オルソ図 | GLS-1000 |
| 文化財 | JR駅舎（正面） | 3D現状保存と景観 | 3D点群 | GLS-1000 |
| 現況 | 崩落斜面 | 斜面設計 | 等高線図 | GLS-1000 |
| 現況 | 残土処分場 | 現況測量と3D景観 | 3D点群、等高線図 | GLS-1000 |
| 現況 | 道路交差点 | 3D現況確認 | 3D点群 | GLS-1000 |
| 現況 | 採石場跡 | 現況測量と3D景観 | 3D点群、動画、TINモデル | GLS-1000x2台 |
| 現況 | 民間開発予定地 | 周囲を含む3D景観 | 3D点群、動画、TINモデル | GLS-1000 |
| 現況 | 渓流 | 渓流の転石調査 | 3D点群、点群オルソ図 | GLS-1000 |
| 現況 | 河口部砂洲 | 河床の形状変化、比較 | 3D点群、メッシュ図、断面図 | GLS-1000 |
| 現況 | モルタル吹付法面 | コア抜き調査用断面確認 | 3D点群、等高線図、断面図 | GLS-1000 |
| 計測 | 野外劇場 | ドーム型表面積の計測 | 3D点群、TINモデル | GLS-1000 |
| 計測 | 橋梁と送水管 | 離隔確認 | 3D点群 | GLS-1000 |
■[実証事例①] 精密３Ｄ計測 遺構（道路） 大きさ：約１０m×２０m
- スキャン諸元
- 計測ピッチ：1cm以下（所要時間：約1時間30分）
- 発掘範囲の対角2箇所よりスキャン
- 取得データ数：約5,000,000点
- 成果様式：３D点群（閲覧ソフト付き）
- 処理ソフト：イメージマスター（トプコン）
- リンク：http://www.topcon.co.jp/positioning/3d-img/imgmaster.html
- 【所見】
- 調査後埋め戻される遺跡では、現状データの取得は、もっとも重要な作業。
- 従来のスケッチや写真測量とは異なり、詳細な３次元データを取得が出来た。
- 【評価】
- 測定から結果確認まで短時間で行えた。（調査後の埋戻しを急ぐため）
- 画像付き３次元データなので、後の復元や研究の利用価値が大きい。
- 【課題】
- 隆起が少ないと水面に近く、レーザーの反射が悪く、取得密度が薄くなった。
- （水面下、濡れた対象物は計測不可。ノンプリズムレーザーの特性）

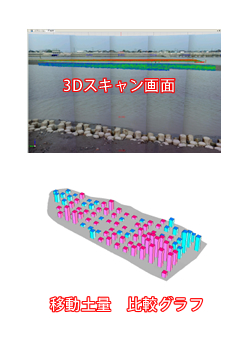

■[実証事例②] ３D点群から解析図化 河床（砂洲）計測 大きさ：約１００m×３０m
- スキャン諸元
- 計測ピッチ：2cm以下（所要時間：約1時間30分）
- 干潮時刻より堤防からスキャン
- 取得データ数：約1,500,000点
- 成果様式：３D点群、縦断図、横断図、5mメッシュ図、土量比較グラフ
- 処理ソフト：スペースインプレッション（ピー・エス・トラスト社）
- リンク：http://www.ps-trust.co.jp/spaceimpression/index.html
- 【所見】
- 砂質や砂洲の隆起によるが、干潮時で砂洲の乾きがよければ、レーザーの
反射もよく、自然形状である河床の細かな起伏の変化を捉えることができた。 - 【評価】
- 干潮の約1時間の制約の中で短時間にデータ取得ができた。
- 自然形状をありのまま、データ化できた。後のデータ解析で利用価値が大きい。
- ３Dデータ点群から、精度が高い断面図、土量計算が行えた。
- 【課題】
- 隆起が少ないと水面に近く、レーザーの反射が悪く、取得密度が薄くなった。
- （水面下、濡れた対象物は計測不可。ノンプリズムレーザーの特性）

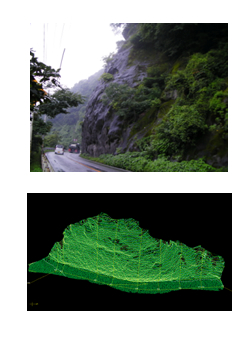

■[実証事例③] 地形測量との図面合成 モルタル吹付け法面 大きさ：幅４０m×高さ４０m
- スキャン諸元
- 計測ピッチ：2cm以下（所要時間：約1.5日）
- 法面の左右正面より4スキャン
- 取得データ数：約5,500,000点
- 成果様式：3D点群、等高線図・横断図（地形測量図と合成）
- 処理ソフト：スペースインプレッション（ピー・エス・トラスト社）
- リンク：http://www.ps-trust.co.jp/spaceimpression/index.html
- 【所見】
- 道路カーブ中に接する吹付け法面で、カーブ始点・終点、正面（近・遠距離）からの
スキャンし、全てのデータを合成、TINモデルを作成した。ソフトでの
オーバーハング処理により、不規則な法面の膨らみを再現でき、
精密な等高線図・横断図を、地形測量図と合成できた。 - 横断図の合成精度：道路中心線にて約±8mm以内
- 【評価】
- 不規則な法面の膨らみを３Dモデル、平面図、横断図でリアルに再現できた。
- TINモデルからの50cm横断図は、断面の連続確認ができ、
法面の形状変化が非常に分かりやすい。 - 任意でコア抜き位置の断面確認ができる。
- 【課題】
- 大型車通行による振動でスキャン中断が起こり、0.5日作業延長となった。
- （スキャナ設置場所が盛り土部）
- 次回は、サーモグラフィ（温度分布）画像と3Dモデルの合成を検討中

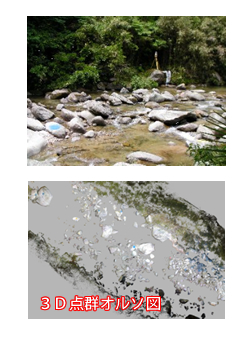

■[実証事例④] ３D点群オルソ作成 渓流の転石配置 大きさ：約６０m×１５m
- スキャン諸元
- 計測ピッチ：2cm以下（所要時間：約7時間）
- 右岸・左岸の5箇所よりスキャン
- 取得データ数：約6,000,000点
- 成果様式：3D点群＋実測点の合成（閲覧ソフト付き）、3D点群オルソ図
- 処理ソフト：POINTOOLS ViewPRO （GEOKOSMOS社）
- リンク：http://www.geokosmos.jp/04/04d.html
- 【所見】
- 岩の形状や配置を再現したいので5箇所よりスキャン。
- 写真合成により、大きな岩や石の配置状況や、岩の赤・青・黄の
スプレーマーカーなど、 精密な3次元データを取得出来た。 - 【評価】
- ・形や大きさ、配置が不規則な対象物について、短時間に現状保存できた。
- ・転石の配置状況が明快で比較が容易である。
- ・3D点群をオルソ図化でき、航空写真のようで分かりやすい。

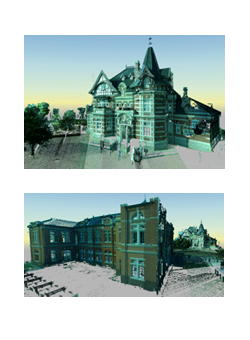

■[実証事例⑤] 3D点群からアニメーション動画作成 建物とその周辺 大きさ：約100m×70m
- スキャン諸元
- 計測ピッチ：4cm以下（所要時間：1日）
- 建物と周辺8箇所よりスキャン
- 取得データ数：約13,500,000点 成果様式
3D点群（閲覧ソフト付き）、アニメーション動画 - 処理ソフト：POINTOOLS ViewPRO （GEOKOSMOS社）
- リンク：http://www.geokosmos.jp/04/04d.html
- 【所見】
- 公共座標を利用し、８箇所のスキャン合成が高精度で短時間に行えた。
- ３Dスキャンのカラー点群をそのままアニメーション動画に活用できた。
- 【評価】
- ・文化遺産の現状保存として、３次元データ化が行えた。
- （改修や復元作業の利用として価値あるデータ）
- 【課題】
- ・太陽の傾き（順光・逆光）の具合で、
取得データの色合い・明るさがことなってしまう。 - （スキャナ設置場所が盛り土部）
- 対策：点群編集ソフトPointoolsにて、色合い・明るさ調整が可能
